Tiranti acciaio di fune

I tiranti acciaio di fune possono essere anche chiamati brache. Si tratta di funi di acciaio con anima tessile o metallica aventi alle estremità determinati attacchi che consentono il collegamento con i ganci delle gru, con i carichi da sollevare.

Il D.P.R. n. 459 del 24/07/96 (Direttiva Macchine) impone che il calcolo del coefficiente della fune debba tenere conto dell’efficienza dei terminali.

Il coefficiente di sicurezza per tiranti acciaio è 5.

I possibili attacchi sono:

  • ASOLA
    Può essere protetta o meno da una redancia e può essere formata  con:

-              morsetti:
1.            Per ottenere la maggiore efficienza si raccomanda di posizionare i morsetti come indicato in figura.
2.            Montare i morsetti in maniera errata può comportare la diminuzione dell’efficienza del 60% rispetto al carico di rottura della fune
3.            Utilizzare il numero di morsetti previsti nella relativa tabella
4.            Montare i morsetti alla distanza prevista nella relativa tabella con la chiave dinamometrica
5.            Verificare la corretta chiusura dopo qualche impiego.
E’ sconsigliato se la fune è soggetta a vibrazioni.
-              Manicotto di alluminio: l’asola è fissata con un manicotto pressato. E’ sconsigliato in presenza di elevate temperature.
-              Impalmatura a mano: vengono intrecciati a mano i trefoli garantendone la portata.

  • CAPOCORDA A TESTA FUSA
    La tenuta è assicurata mediante una lega di piombo antimonio-stagno.
  • CAPOCORDA PRESSATO
    La tenuta è assicurata attraverso la pressatura  del capocorda di acciaio sulla fune.
  • CAPOCORDA A CUNEO
    Può essere montato e smontato rapidamente.
  • GANCI
    Vengono inseriti nell’asola protetta dalla redancia prima della pressatura.

I manicotti, rispetto alle impalmature, presentano il vantaggio della sicurezza, maneggevolezza ed economicità.
I tiranti acciaio vengono pressati mediante una pressa  che con la sua potenza comprime il manicotto formando un corpo unico con la fune.

Tipo di ancoraggio Diametro fune mm Grado di efficienza  α
Morsetti a cavallotto

Fino a 18

20 ÷ 30

32 ÷ 40

0,85

0,80

0,75

Manicotto alluminio

Fino a 22

24 ÷ 40

0,95

0,90

Manicotto acciaio

0,95

Impalmatura a mano

Fino a 20

22 ÷ 26

28 ÷ 40

0,90

0,85

0,80

Testa fusa

1

Martellati o pressati

0,90

A cuneo

0,80

Prima dell’utilizzo i tiranti acciaio in fune devono essere accuratamente controllati da personale competente al fine di verificare eventuali anomalie.

Rimandiamo al link “Consigli D’uso” nella Home Page del sito per tutte le caratteristiche d’uso e manutenzione.

Tiranti in acciaio: sono forniti con certificato di conformità e sono provviste di una targhetta di identificazione  che attesta la portata, il nome del fabbricante, il numero di certificato ed il marchio “CE”.

Disponibilità :
tirante_fune_acciaio_lucido_o_zincato_asola_asola_anima_tessile

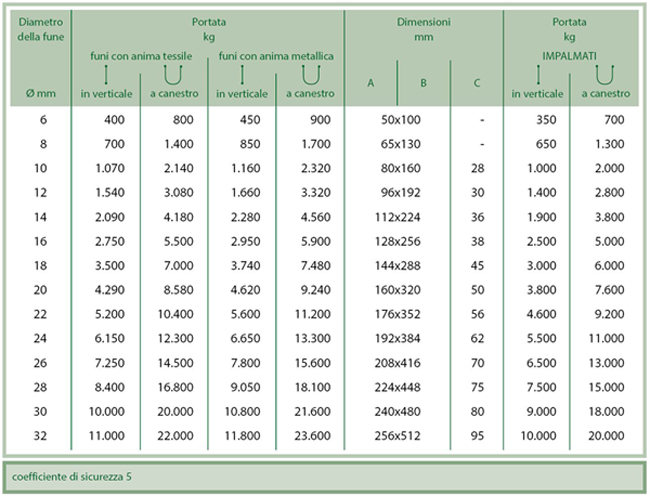

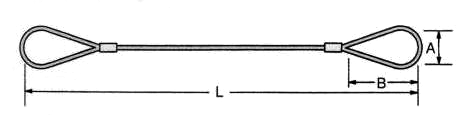

Tirante fune acciaio lucido o zincato Asola-Asola/Anima Tessile

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_asola_asola_anima_tessile

Tirante fune acciaio lucido o zincato Asola-Asola/Anima Metallica

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_redancia_redancia_anima_tessile

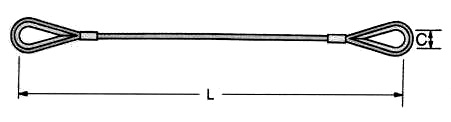

Tirante fune acciaio lucido o zincato Redancia-Redancia/Anima Tessile

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_redancia_redancia_anima_tessile

Tirante fune acciaio lucido o zincato Redancia-Redancia/Anima Metallica

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_asola_asola_anima_metallica

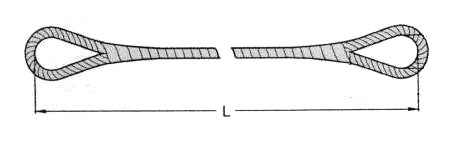

Tirante fune acciaio lucido o zincato Asola-Asola Impalmato a mano

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_con_capicorda

Tirante fune acciaio lucido o zincato con capicorda/terminali pressati

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_con_capicorda_a_testa_fusa

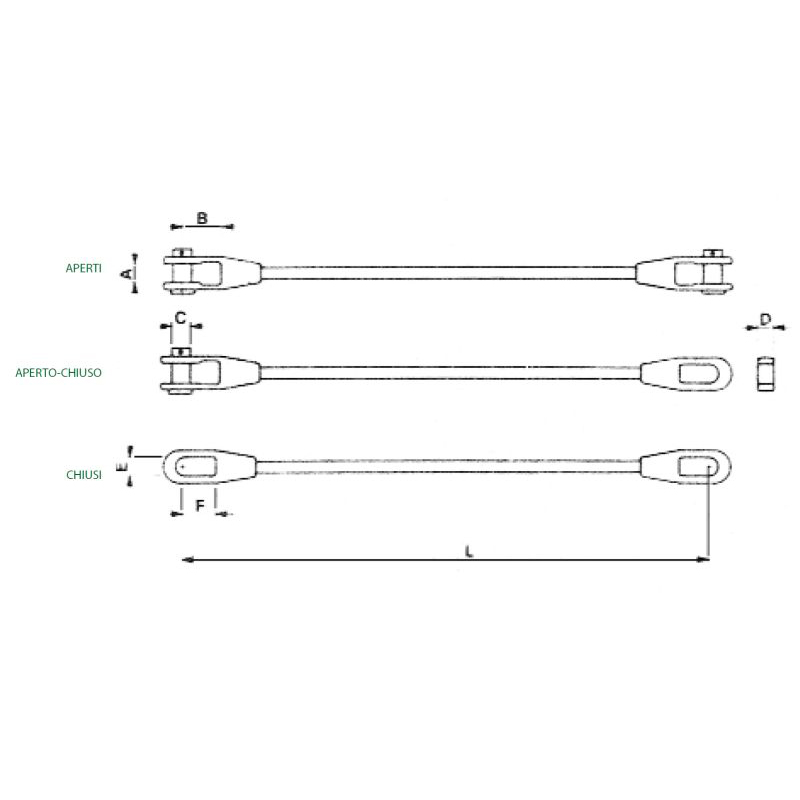

Tirante fune acciaio lucido o zincato con capicorda a testa fusa

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_1_braccio

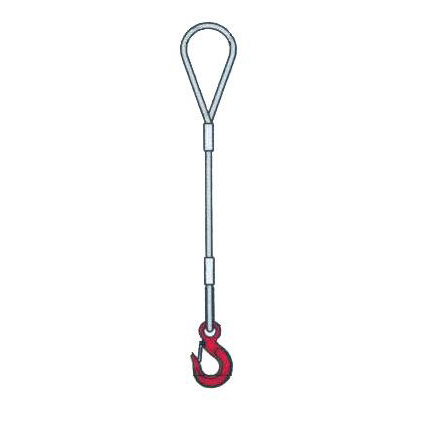

Tirante fune acciaio lucido o zincato 1 braccio MAGS (campanella-gancio)

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_2_bracci

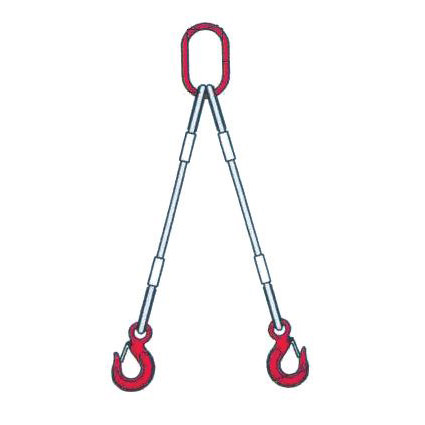

Tirante fune acciaio lucido o zincato 2 bracci MM2GS (campanella-2 ganci)

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_3_bracci

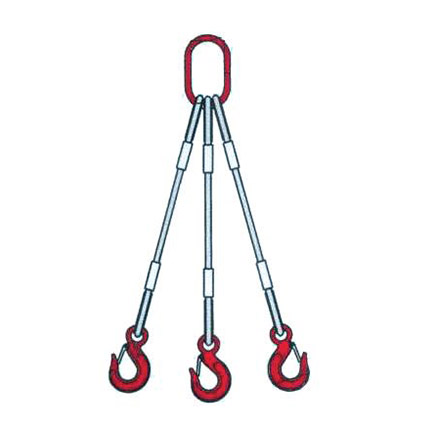

Tirante fune acciaio lucido o zincato 3 bracci MM3GS (campanella-3 ganci)

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_4_bracci

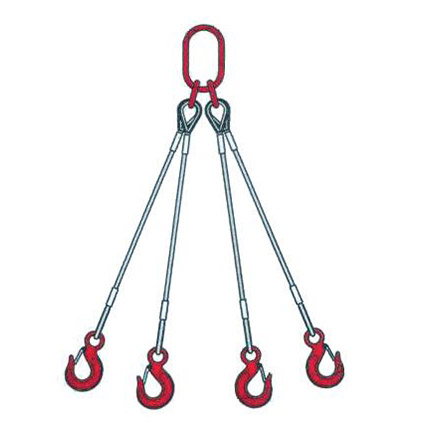

Tirante fune acciaio lucido o zincato 4 bracci MM4GS (campanella-4 ganci)

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_scorsoio_1_braccio_mcps

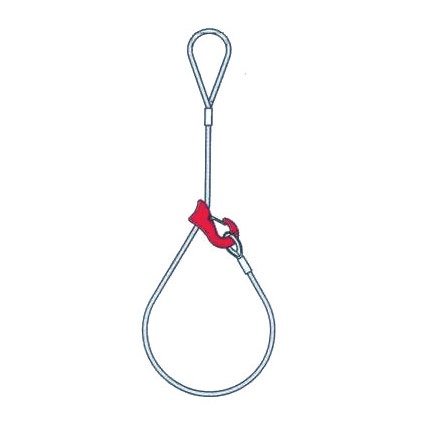

Tirante fune acciaio lucido o zincato scorsoio 1 braccio MCPS

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_scorsoio_2_bracci_mm2cps

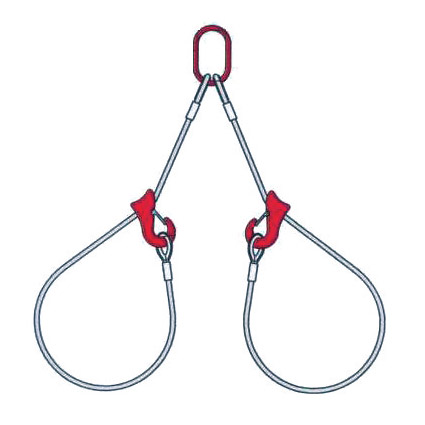

Tirante fune acciaio lucido o zincato scorsoio 2 bracci MM2CPS

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_ad_anello_continuo

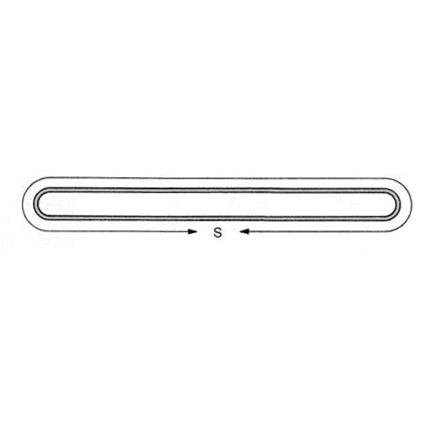

Tirante fune acciaio lucido o zincato ad anello continuo

Scheda Tecnica
tirante_fune_acciaio_continuo_con_due_legature

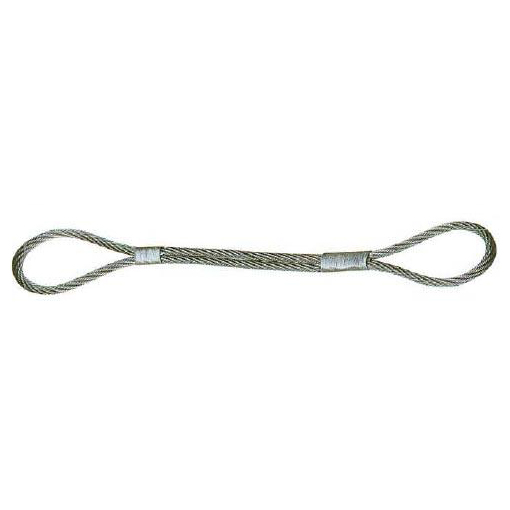

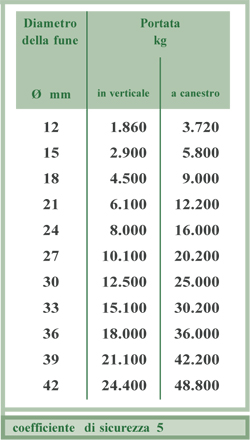

Tirante fune acciaio lucido o zincato ad anello continuo con due legature

Scheda Tecnica
tirante_fune_acciaio_lucido_o_zincato_per_benna_(sottogru)

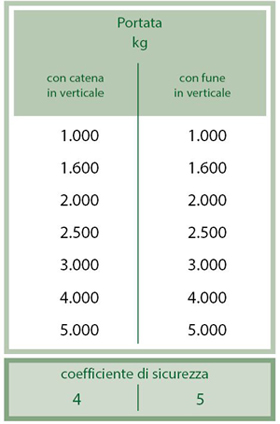

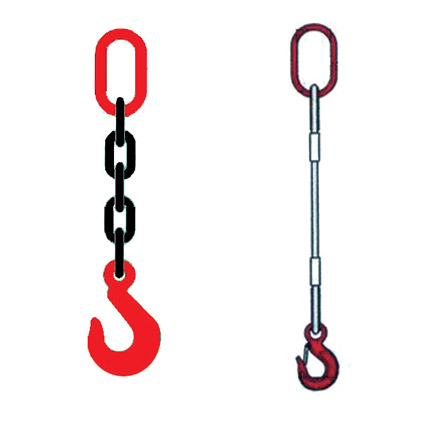

Tirante fune acciaio lucido o zincato per benna (sottogru)

Scheda Tecnica

La lunghezza minima è 50 volte il diametro della fune per il tipo AA/T – AA/M; 33 volte per il tipo RR/T – RR/M; 100 volte per il tipo impalmato.

Queste sono le combinazioni più comuni, ma sono possibili molte altre combinazioni per particolari casi che possono essere considerate dal nostro Ufficio Tecnico variando  i componenti delle brache.

Gli accessori per i tiranti sono: redance, manicotti, campanelle, tenditori, morsetti

Disponibilità:

redancia_acciaio

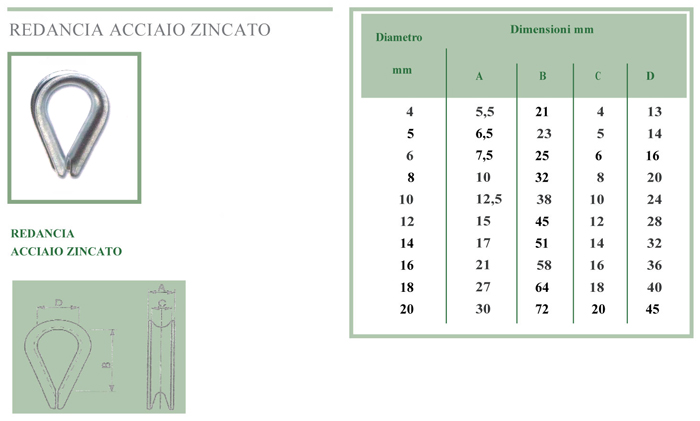

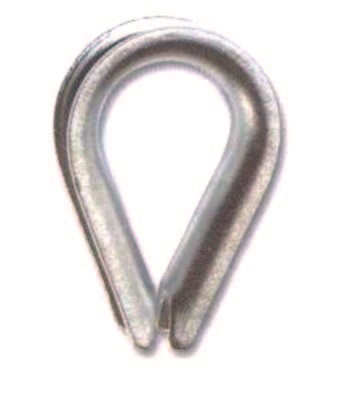

Redancia acciaio zincato

Scheda Tecnica
manicoti_di_aluminio

Manicotti in lega di alluminio

Scheda Tecnica
campanelle_ovali_o_triple

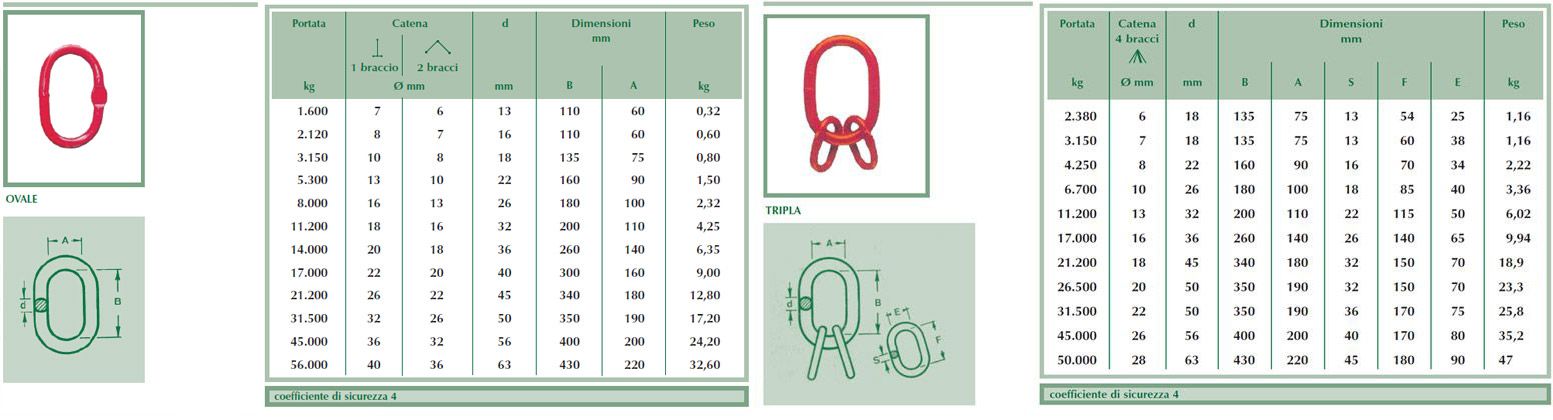

Campanelle ovali o triple

Scheda Tecnica
ganci_ad_occhio_mocs

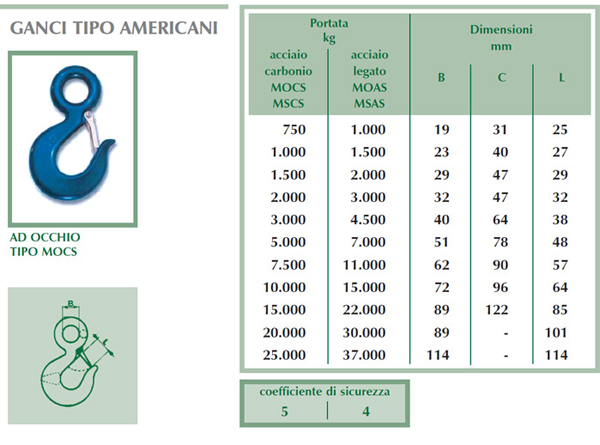

Ganci ad occhio MOCS

Scheda Tecnica
tenditore_occhio-occhio

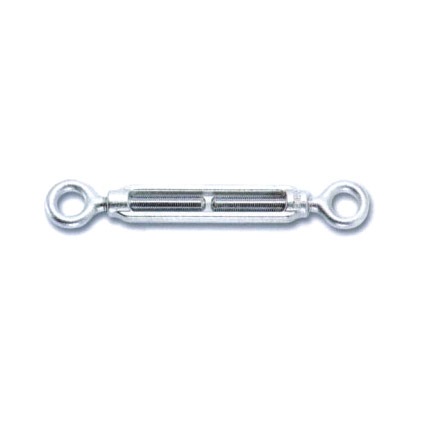

Tenditore occhio-occhio

Scheda Tecnica
tenditore-gancio-gancio

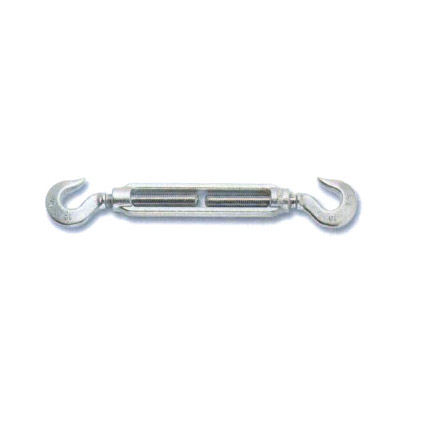

Tenditore gancio-gancio

Scheda Tecnica
tenditore-forcella-forcella

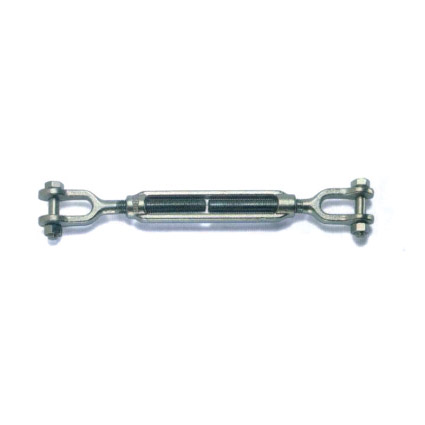

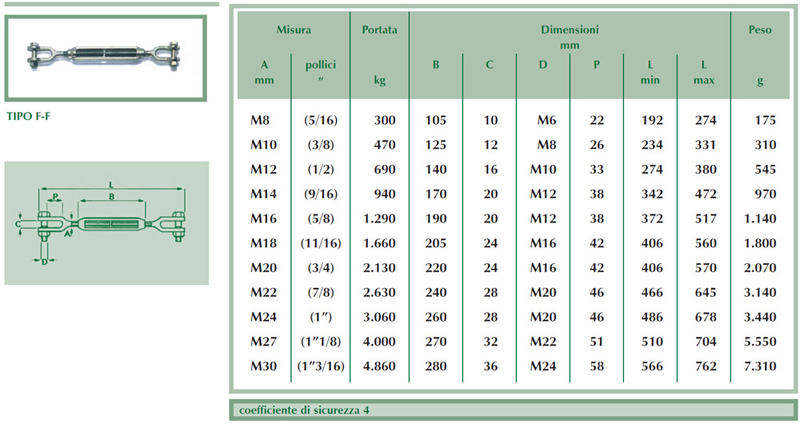

Tenditore forcella-forcella

Scheda Tecnica
tenditore-occhio-gancio

Tenditore occhio-gancio

Scheda Tecnica
tenditore_occhio_forcella

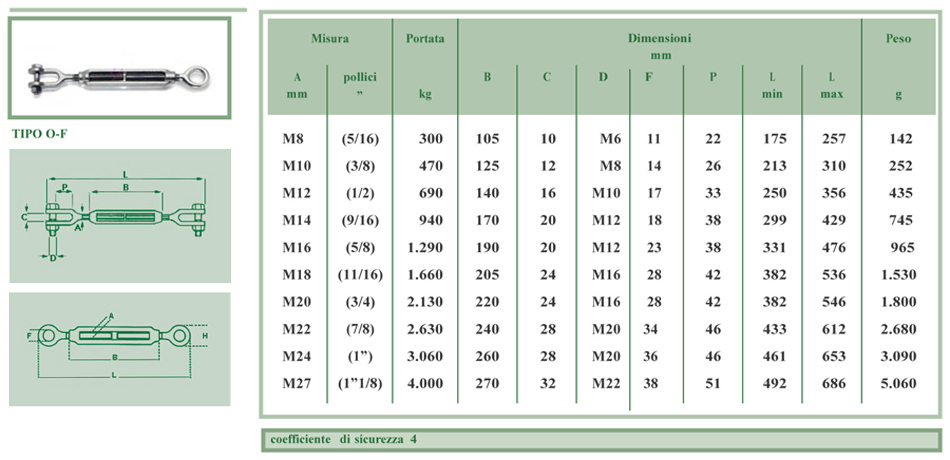

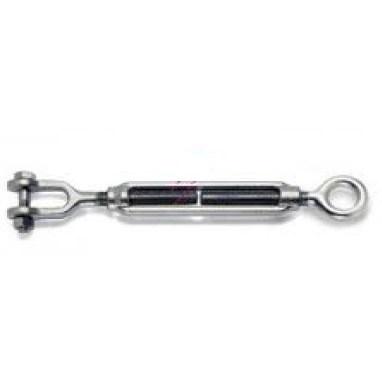

Tenditore occhio-forcella

Scheda Tecnica
morsetto-a-cavallotto

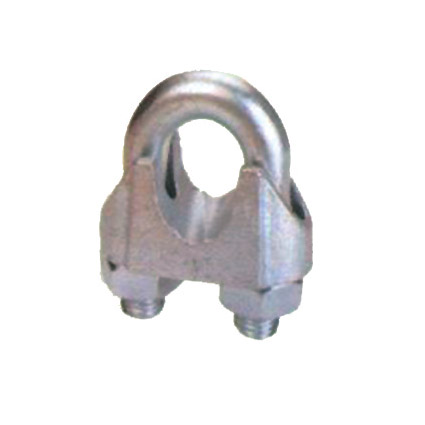

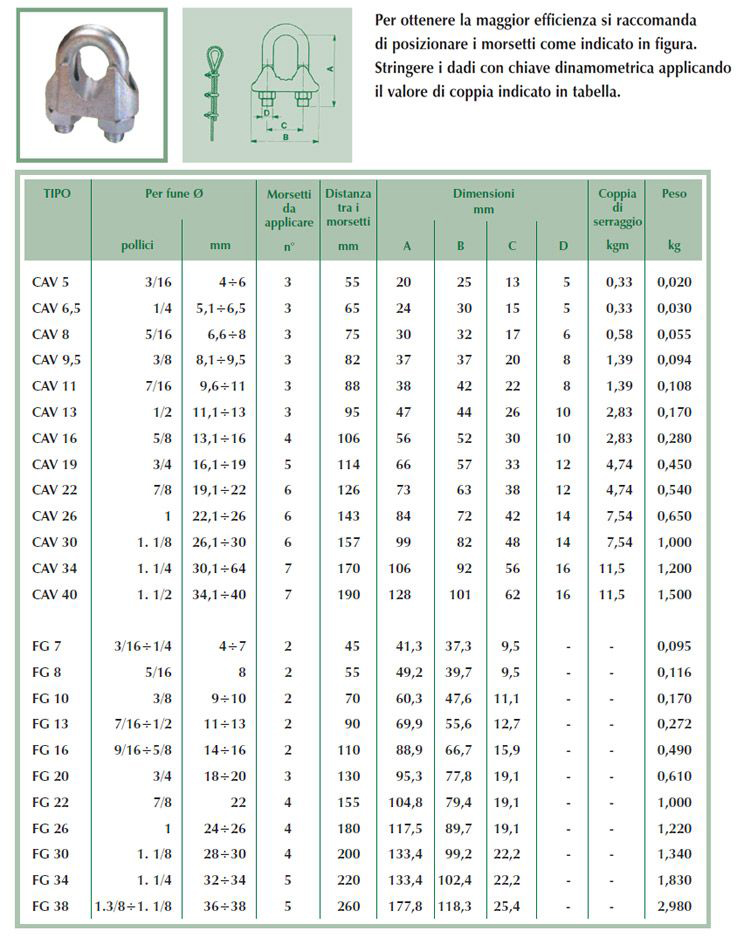

Morsetto a cavallotto

Scheda Tecnica

Per i prodotti non specificati nel ns sito web non esitate a contattarci.

TOLLERANZE

Le tolleranze sulla lunghezza delle brache di fune sono:

  • Brache a 1 braccio:
    ±40 mm per lunghezze fino a 1 metro
    ±10 mm ulteriori per ogni metro successivo o frazione
  • Brache a più bracci:
    ±15 mm differenza massima tra i bracci fino a 1 metro
    ±5 mm ulteriori per ogni metro successivo o frazione
  • Brache con capicorda:
    ±15 mm per lunghezze fino a 1 metro
    ±3 mm per ogni metro successivo o frazione

Eventuali tolleranze diverse dovranno essere concordate preventivamente.
