Fasce sollevamento poliestere

Fasce sollevamento di poliestere a doppio strato con asole e ad anello sono conformi alla Direttiva Macchine 2006/42/CE recepita con il DLG  n.17 del  27/01/10, ai progetti di norma EN 1492-1 e EN1492-2.

Il coefficiente di sicurezza è 7.

Le fasce sollevamento di poliestere  a doppio strato con asole e ad anello sono fornite con una dichiarazione di conformità e sono provviste di marcatura CE e targhetta di identificazione.

Le fasce sollevamento possono essere  anche chiamate brache o tiranti di poliestere.

Le brache di fune e nastro di poliestere offrono una soluzione efficace:

  • quando i carichi da sollevare sono delicati e le funi di acciaio potrebbero danneggiarli.
  • quando è necessaria una braca che no porti elettricità.
  • quando è necessaria una certa flessibilità ed elasticità
  • quando in un ambiente di lavoro, date le particolari condizioni di lavoro, provocherebbero una rapida corrosione delle brache di fune  di acciaio e di catena

Le fasce sollevamento di poliestere hanno dei limiti nel loro utilizzo, ad esempio in presenza di calore, spigoli, agenti corrosivi. Alcune caratteristiche tecniche sono:

  • inattaccabili  dalla luce solare, dall’acqua e dall’umidità
  • resistono agli acidi, ma non all’acido solforico concentrato, agli alcali forti e agli eteri
  • elasticità buona
  • allungamento al carico massimo di utilizzo circa 3%, allungamento a rottura circa 38%
  • temperature di utilizzo da -40 °C a 100° C
  • il colore permette di riconoscere facilmente la portata
Disponibilità :

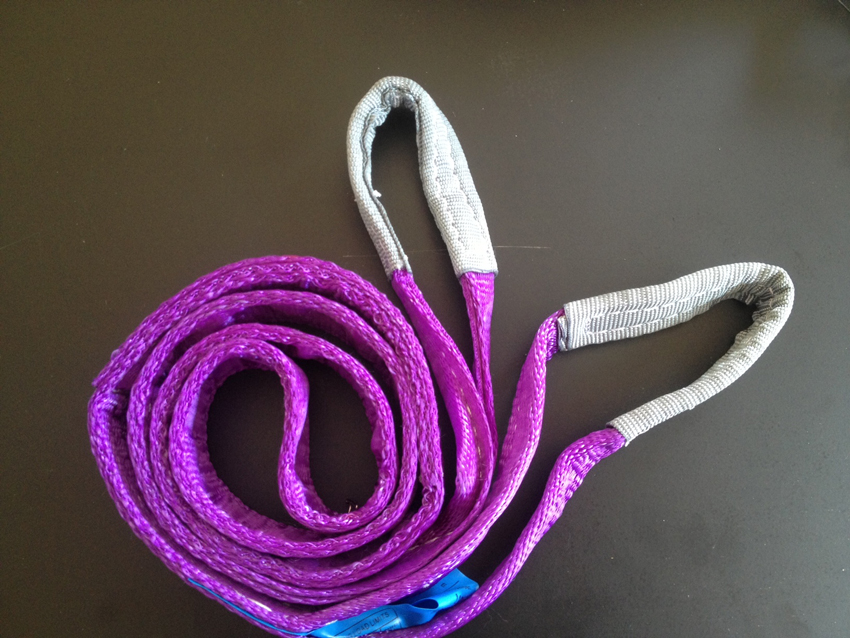

Fasce sollevamento di poliestere viola MV 50 mm in doppio Port. Ton 1 in verticale

Brache di poliestere viola MV 50 mm Doppio strato

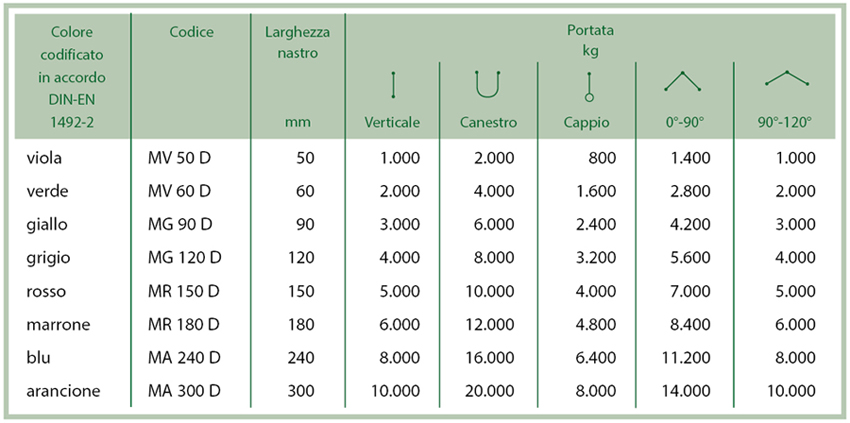

Scheda Tecnica

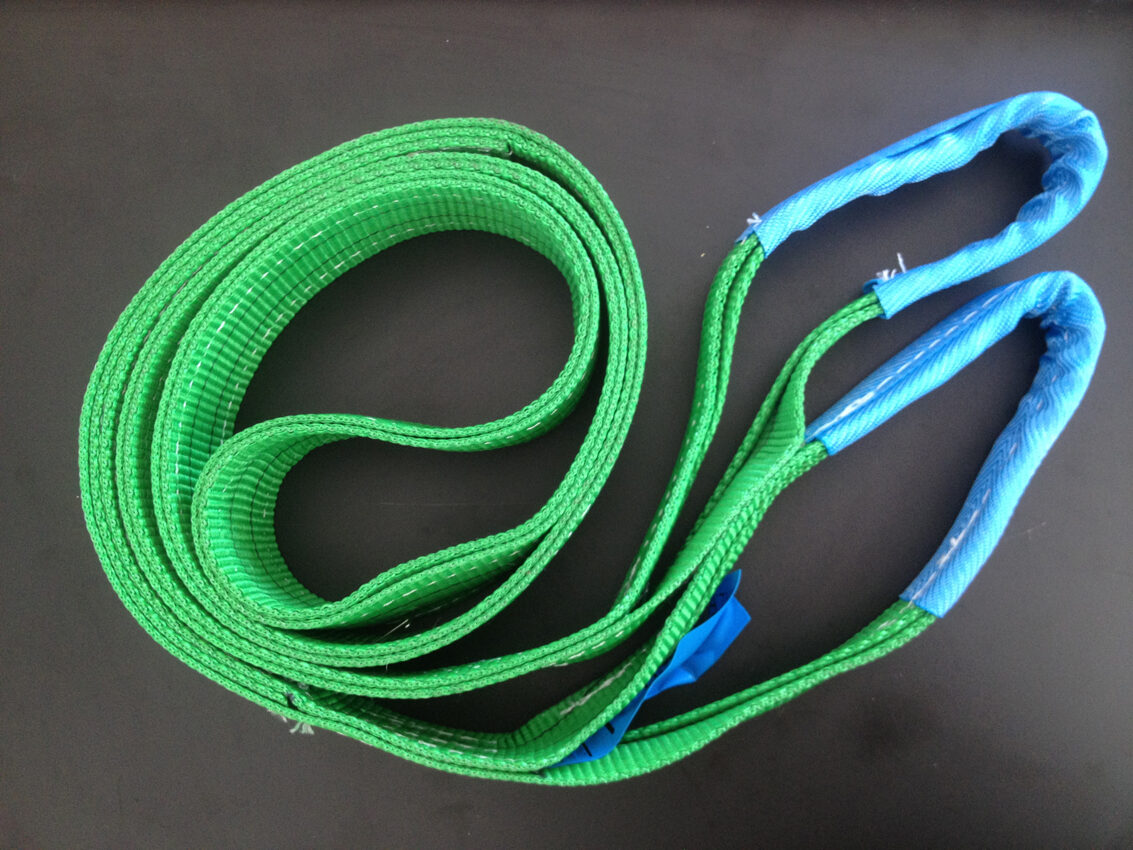

Fasce sollevamento di poliestere verde: MV 60 mm in doppio Port. Ton 2 in verticale

Brache di poliestere verdi MV 60 mm Doppio strato

Scheda Tecnica

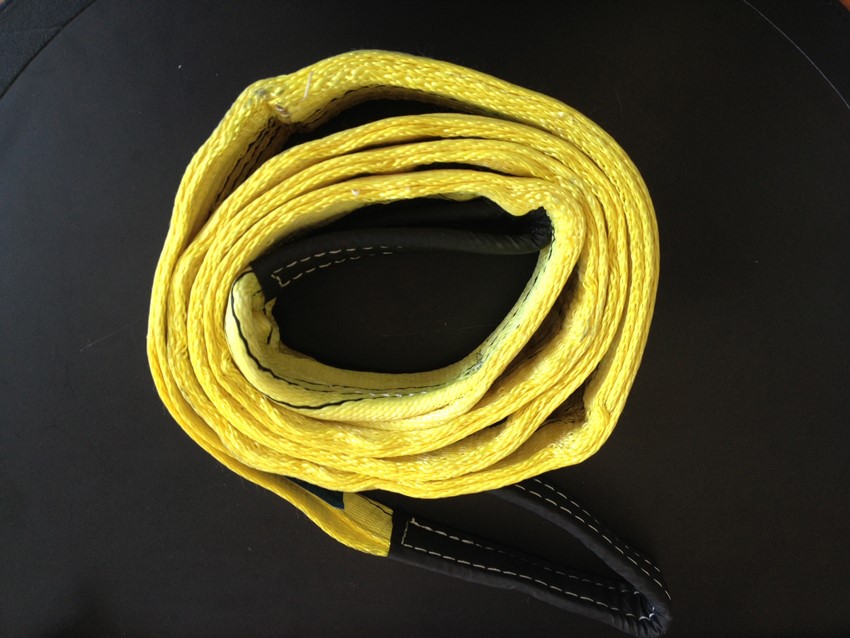

fasce_poliestere_MG_90

Brache di poliestere gialle MG 90 mm Doppio strato

Scheda Tecnica

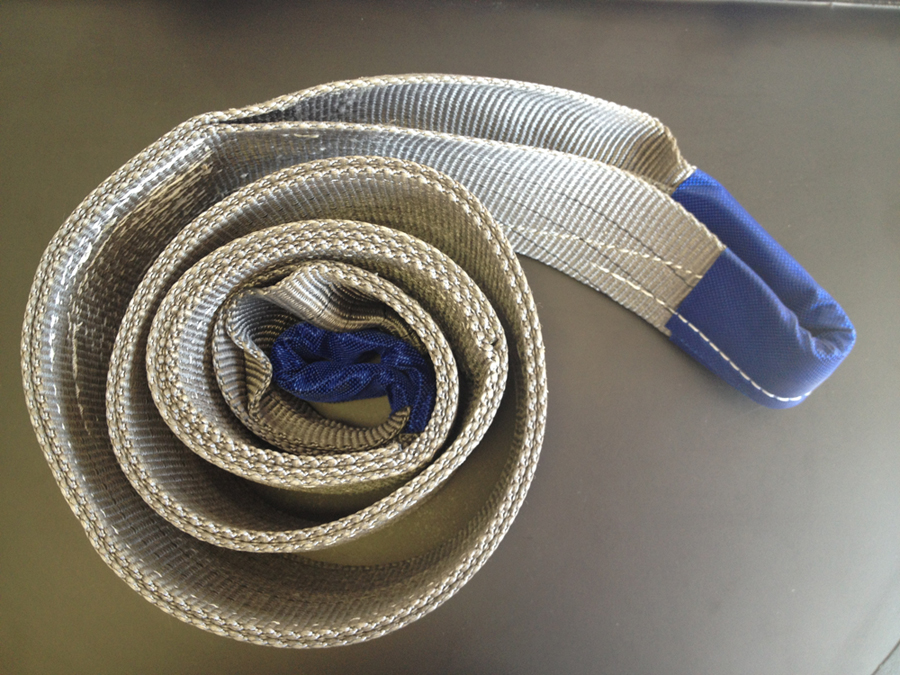

fasce_poliestere_MG_120

Brache di poliestere grigie MG 120 mm Doppio strato

Scheda Tecnica

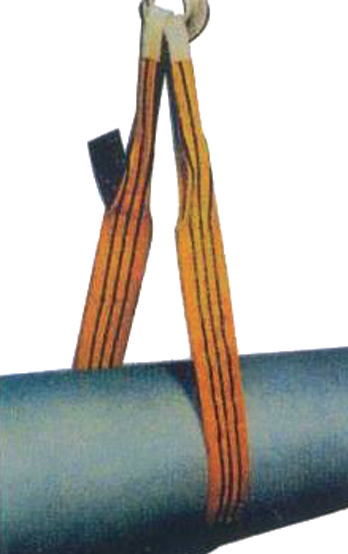

brache_di_poliestere

Brache di poliestere rosse MR 150 mm Doppio strato

Scheda Tecnica
brache_di_poliestere_gialle

Brache di poliestere marroni MR 180 mm Doppio strato

Scheda Tecnica
brache_di_poliestere

Brache di poliestere blu MB 240 mm Doppio strato

Scheda Tecnica
brache_di_poliestere

Brache di poliestere arancio MA 300 mm Doppio strato

Scheda Tecnica

BRACHE DI POLIESTERE AD ANELLO

Le brache di poliestere ad anello sono formate da un filato di poliestere multifilamento ad alta resistenza, avvolto a matassa ed inguainato in un doppio tessuto di poliestere.

Alcune caratteristiche tecniche sono:

  • inattaccabili  dalla luce, dall’acqua e dall’umidità
  • resistono agli acidi, ma non all’acido solforico concentrato, agli alcali forti e agli eteri
  • elasticità buona
  • allungamento al carico massimo di utilizzo circa 4%, allungamento a rottura circa 15%
  • temperature di utilizzo da -40 °C a 100° C
  • leggere e flessibili
  • il colore permette di riconoscere facilmente la portata

Disponibilità:

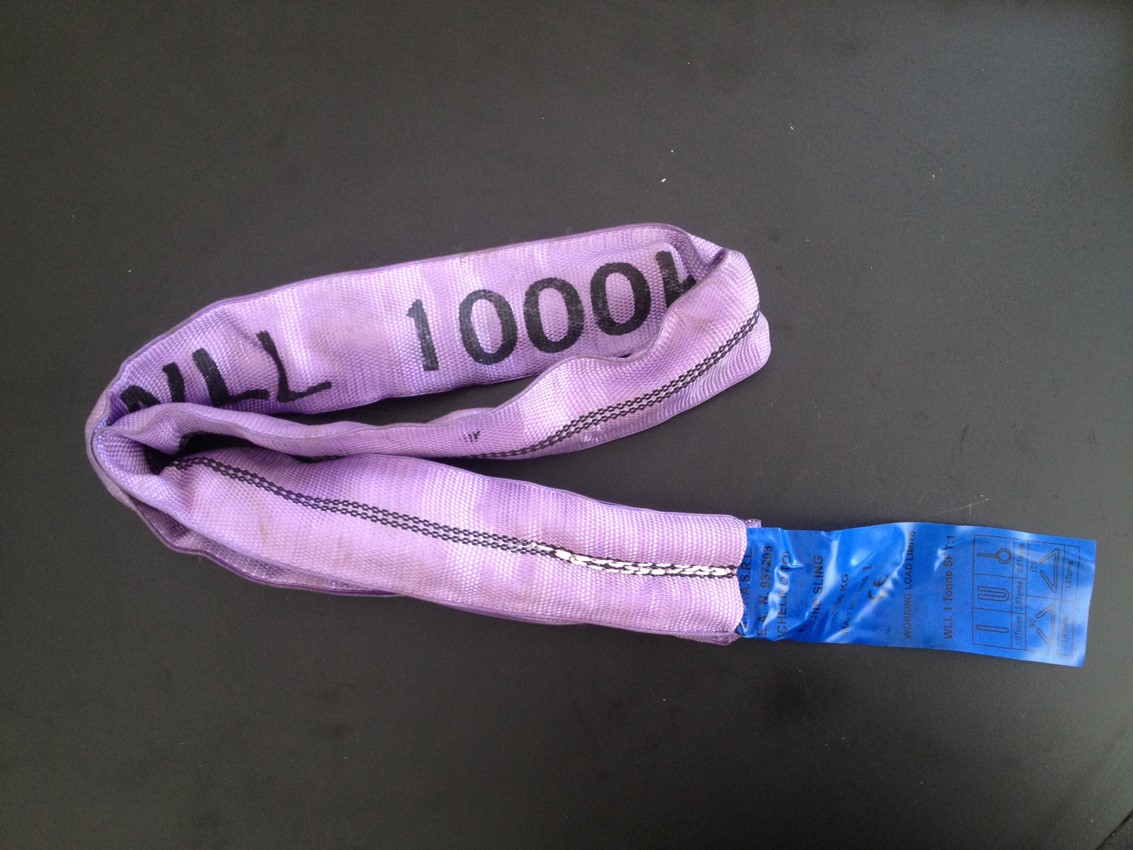

anello_poliestere_ma_1

Brache di poliestere ad anello viola MA-1

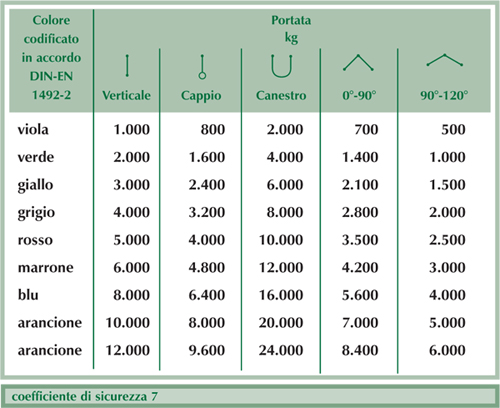

Scheda Tecnica

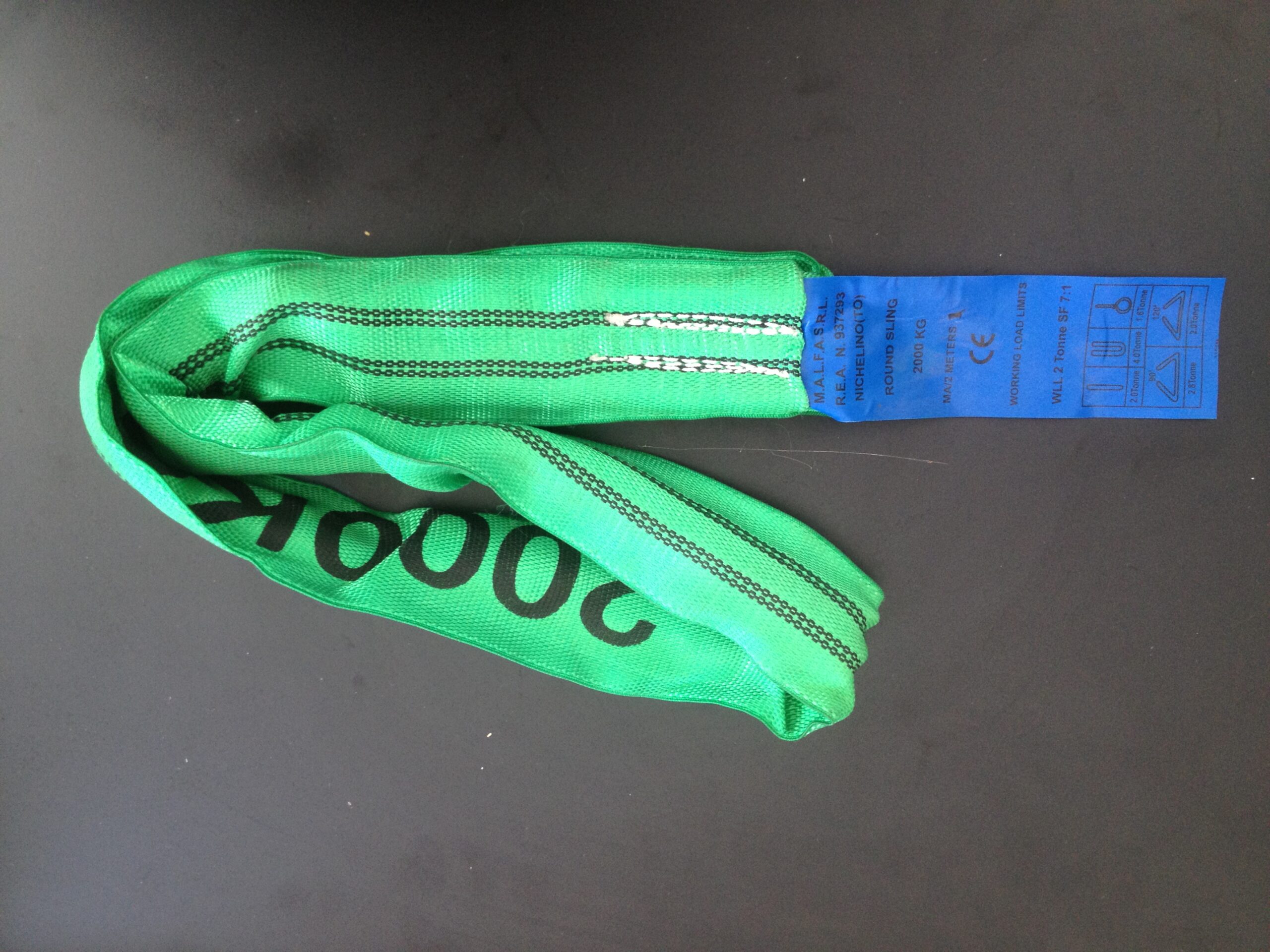

Fasce sollevamento di poliestere verde ad anello: MA 2 Port. Ton 2 in verticale

Brache di poliestere ad anello verde MA-2

Scheda Tecnica

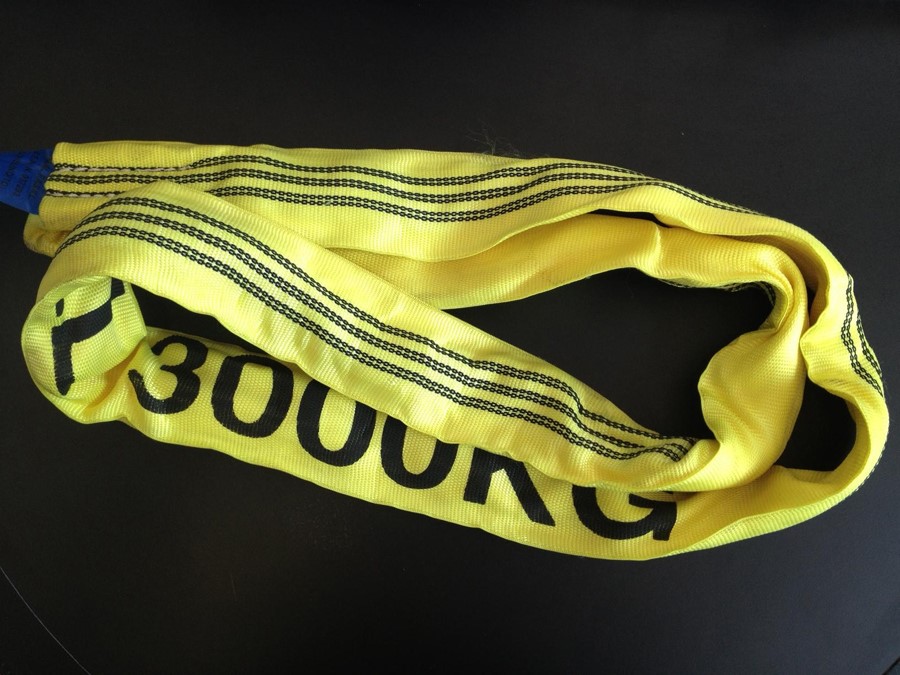

anello_poliestere_MA_3

Brache di poliestere ad anello giallo MA-3

Scheda Tecnica

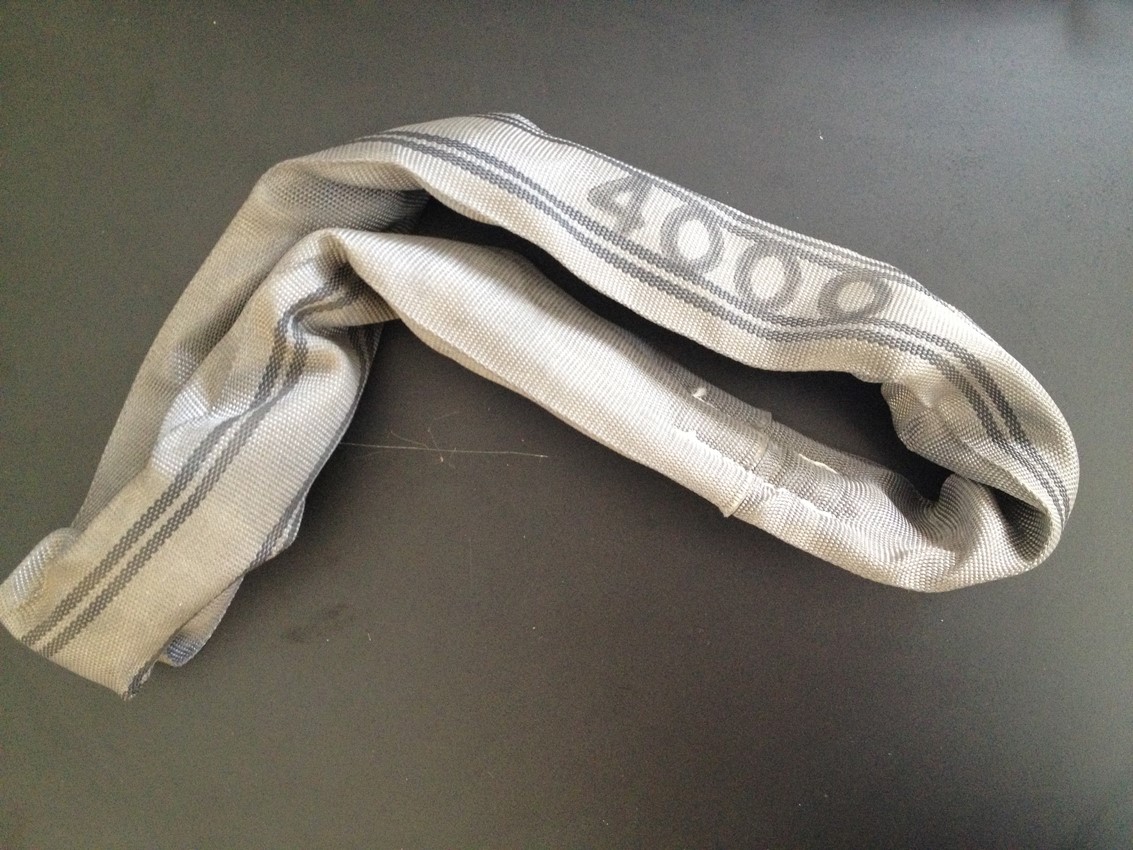

anello_poliestere_MA_4

Brache di poliestere ad anello grigio MA-4

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello rosso MA-5

Scheda Tecnica

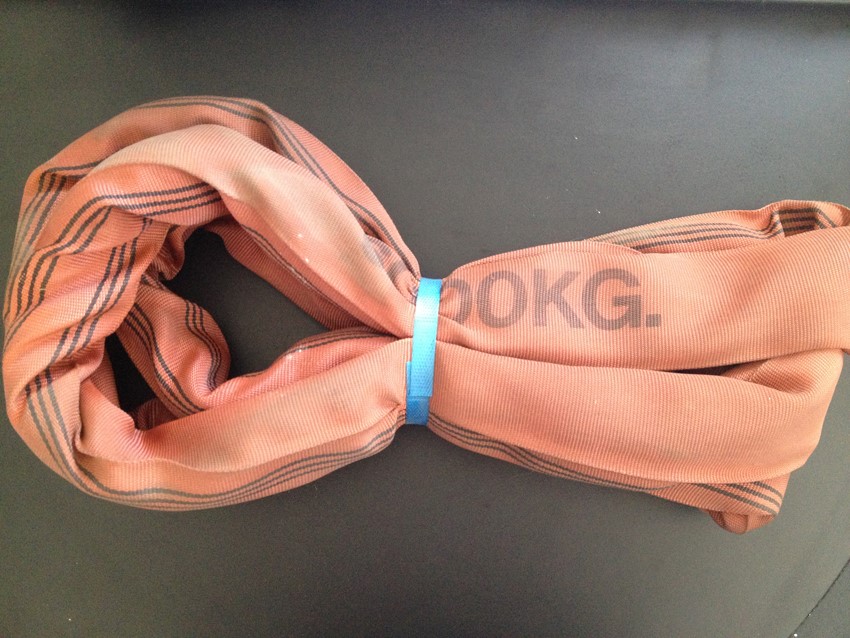

anello_poliestere_MA_6

Brache di poliestere ad anello marrone MA-6

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello azzurro MA-8

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello arancio MA-10

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello arancio MA-12

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello arancio MA-15

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello arancio MA-20

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello arancio MA-25

Scheda Tecnica
brache_di_poliestere_ad_anello

Brache di poliestere ad anello arancio MA-30

Scheda Tecnica

Per i prodotti non specificati nel ns sito web non esitate a contattarci.



DEFINIZIONI

Carico Massimo di Utilizzo: è la massa massima che è consentito sollevare.

Carico di rottura: è il carico risultante da effettiva prova di trazione fino alla rottura.



TOLLERANZE

Se non specificato diversamente, le tolleranze sulla larghezza del nastro sono le seguenti:

  • Fino a 100 mm  ±10%
  • Maggiori di 100 mm ±8%

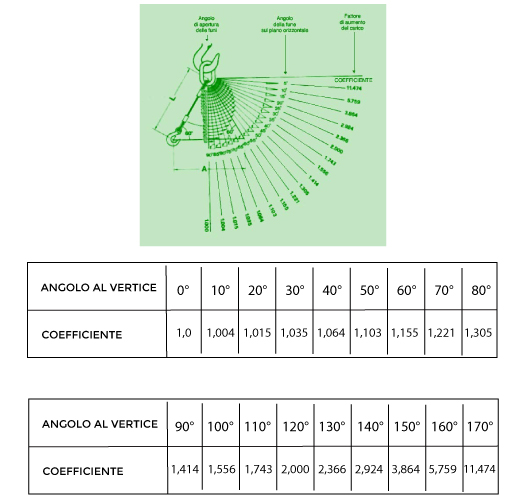

VARIAZIONE DELLA PORTATA IN FUNZIONE DELL’ANGOLO AL VERTICE

Per conoscere la portata effettiva di una braca usata con un dato angolo al vertice si divide la portata verticale per il coefficiente C del diagramma.

E’ sconsigliato utilizzare le brache con divergenza al vertice superiore a 120° in quanto oltre tale limite la portata varia grandemente con piccole variazioni dell’angolo.

 variazione_della_portata_in_funzione

Angolo al vertice

10°

20°

30°

40°

50°

60°

70°

80°

Coefficiente

1

1,004

1,015

1,035

1,064

1,103

1,155

1,221

1,305

Angolo al vertice

90°

100°

110°

120°

130°

140°

150°

160°

170°

Coefficiente

1,414

1,556

1,743

2,000

2,366

2,924

3,864

5,759

11,474



Esempio:

Si abbia una braca a due bracci con portata in verticale di 1000 kg (singolo braccio) e si voglia conoscere la portata con un angolo al vertice di 90° e 120°.

Si divide la portata in verticale (1000 kg) per il coefficiente letto sul diagramma in corrispondenza dell’angolo al vertice di 90° (C=1,414) e 120 ° (C=2,000):



portata effettiva con angolo al vertice di 90° =  1000÷1,414 = 707 kg

portata effettiva con angolo al vertice di 120°= 1000÷2,000 = 500 kg



707 Kg x 2 bracci =  1414 Kg portata a 90° del tirante a 2 bracci

500 Kg x 2 bracci = 1000 Kg portata a 120° del tirante a 2 bracci

Se volessimo trovare la portata di un tirante a 3-4 bracci dovremmo aggiungere 50% alla portata del tirante a 2 bracci.



Portata tirante 4 bracci a 90°  =  1414 Kg + 50% = 2121 Kg

Portata tirante 4 bracci a 120° = 1000 Kg + 50% = 1500 Kg
